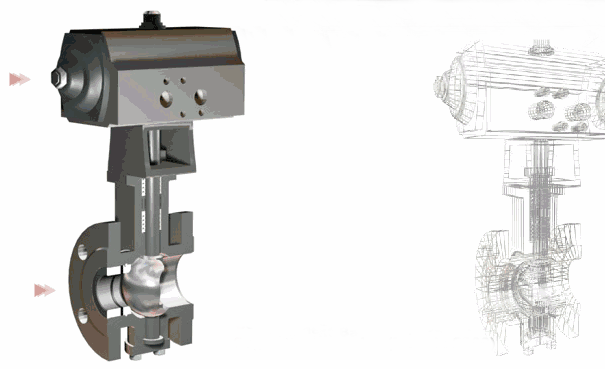

气动V型调节球阀原理动态图

栏目:阀门知识 发布时间:2017-11-16
气动V型调节球阀阀芯设计成带有特殊开关的V型缺口,V型缺口与阀座产生一个强大的剪切力,可以切断含有纤维或微小固体颗粒等高粘度介质,并具有自洁功能,避免阀门卡死现象发生。气动V型球阀适合用于调节控制,稳定性高...

       气动V型调节球阀阀芯设计成带有特殊开关的V型缺口,V型缺口与阀座产生一个强大的剪切力,可以切断含有纤维或微小固体颗粒等高粘度介质,并具有自洁功能,避免阀门卡死现象发生。气动V型球阀适合用于调节控制,稳定性高,即使在小流量或高粘度介质的情况下,也可在整个量程范围内,保证控制的精确性;而O型球阀则适合切断用,相对来说经济实惠。


      气动V型调节球阀的球体上开有一个V形口,随着球的旋转,开口面积发生变化,但开口面形状始终保持为三角形,流量特性近似等百分比,可调比大,压力损失小,流通能力大,并具有精确的截流特性和控制功能,启闭件采用V型球缺结构,完全解决了阀腔易沉积介质的问题,适用于纤维状、浆状的流体!
       气动V型球阀的V型口角度可定制,满足更精确的截流特性和控制功能。一般在浆状介质中用V型阀多一些,它类似于凸轮绕曲阀,比O型阀好得多,V型球阀用做调节阀,如要求介质不干净、流量系数低、泄漏等级高等场合。
